Как една кабелна ролка с найлоново колело може да направи подземната кабелна инсталация по-безопасна и по-ефективна

Резюме на статията:Подземното инсталиране на кабели изисква повече от квалифицирани техници и висококачествени кабели. Правилното поддържащо оборудване може значително да повлияе на ефективността на теглене, защитата на кабела и безопасността на монтажа. АЗаземяваща ролка за кабел с найлоново колелоосигурява плавен, контролиран път за подземни захранващи кабели, особено когато кабелите трябва да преминават през прави участъци, завои и ъгли на изкопи. Проектирани за насочване и опора на кабела, тези ролки помагат за намаляване на триенето, предотвратяват неправилното подравняване на кабела и защитават повърхностите на кабела по време на монтаж. Това ръководство обяснява как работят заземяващите ролки за найлонови кабели, как да изберете правилния модел и защо те са важна част от професионалното подземно инсталиране на кабели.

Съдържание

• Защо подземната кабелна инсталация се нуждае от земни ролки?
• Какво представлява заземяваща ролка за кабел с найлоново колело?
• Какви са основните характеристики на ролките за заземяване на найлоновите кабели?
• Какви технически спецификации трябва да имат предвид купувачите?
• Къде се използват ролки за заземяване на найлонови кабели?
• Как трябва да изберете правилната ролка за заземяване на кабела?
• Как тези ролки подобряват инсталирането на кабела?
• Как можете да поддържате кабелни заземяващи ролки?
• Често задавани въпроси
• Заключение

Защо подземната кабелна инсталация се нуждае от земни ролки?

Подземните захранващи кабели могат да бъдат тежки, гъвкави и трудни за контрол по време на монтажа. Когато кабел се издърпва директно през повърхността на земята или изкопа, триенето и неконтролираният контакт могат да увеличат съпротивлението при издърпване и да създадат ненужно напрежение върху обвивката на кабела.

Това е мястото, където aЗаземяваща ролка за кабел с найлоново колелостава ценен. Вместо да позволи на кабела да се влачи директно върху бетон, почва, чакъл или други повърхности, ролката осигурява контролирана пътека на търкаляне. При завои и промени в посоката, правилно позиционираните ролки също помагат за поддържане на предвиденото трасе на кабела.

Професионалното инсталиране на кабели може да се възползва от ролките, защото те помагат:

• Прокарайте кабелите по планирания инсталационен път.
• Намалете директния контакт между кабела и земната повърхност.
• Минимизирайте триенето по време на издърпване на кабела.
• Намалете възможността за подхлъзване на кабела или преместване извън пътя на изкопа.
• Поддържайте кабели в прави участъци и ъгли.
• Подобрете цялостната последователност на инсталацията и безопасността на работното място.

ЛинкайИнформацията за продукта на специално описва найлоновите ролки за заземяване на кабели като оборудване за насочване и поддържане на кабели, особено при завои, където стабилността на кабела е важна.

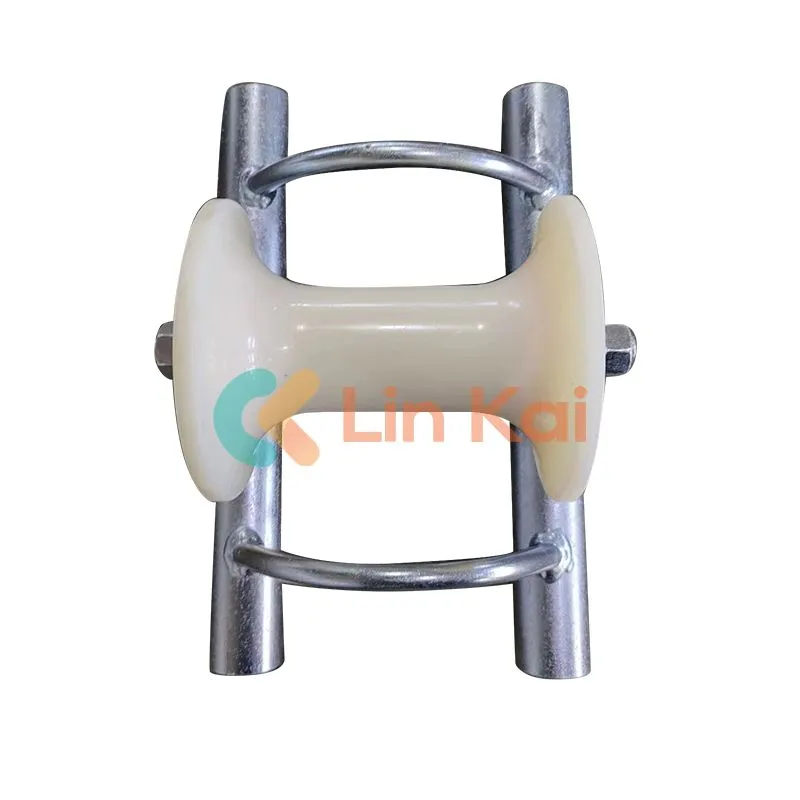

Какво представлява заземяваща ролка за кабел с найлоново колело?

Заземителната ролка с найлоново колело е инструмент за монтаж на кабели, предназначен да поддържа и насочва подземни кабели, докато се изтеглят на място. Обикновено се състои от носеща рамка, ролка или ролка, вал и лагерен възел.

Найлоновото колело е особено полезно, защото осигурява гладка контактна повърхност за кабела. По време на издърпване на кабела, колелото се върти, докато кабелът се движи, като помага на кабела да се движи през инсталационния маршрут, вместо непрекъснато да се плъзга по земята.

В зависимост от конфигурацията на инсталацията могат да се използват различни дизайни на ролки. Правите ролки са подходящи за относително директни кабелни трасета, докато ъгловите ролки са предназначени за монтаж на кабели в ъглите на изкопа.

Съгласно продуктовите спецификации на Lingkai, неговата гама ролки за заземяване на кабели включва конфигурации с права линия и ъглови ролки, с модели, предназначени за кабели до приблизително Ø200 mm. Ролките са монтирани на лагери, а рамките са изработени от поцинкована стомана.

Какви са основните характеристики на ролките за заземяване на найлоновите кабели?

1. Гладка найлонова контактна повърхност

Найлоновото колело създава търкаляща се контактна повърхност между кабела и инсталационното оборудване. Това помага за насочването на кабела, като същевременно намалява ненужното влачене по грапави повърхности.

2. Ролки, монтирани на лагери

Лагерите позволяват на ролките да се въртят, докато кабелът се движи. Този дизайн поддържа по-плавно движение на кабела и може да помогне за намаляване на съпротивлението по време на монтаж.

3. Галванизирана стоманена рамка

Поцинкована стоманена рамка осигурява практично структурно решение за взискателни инсталационни среди. Инсталирането на кабели често се извършва на открито, в изкопи или на строителни площадки, където оборудването може да се сблъска с влага, прах и механично боравене.

4. Множество конфигурации

Различните диаметри на кабелите и инсталационните маршрути изискват различни размери на ролките. Наличните конфигурации включват модели с найлонови или алуминиеви ролки и различни рамкови конструкции.

5. Поддръжка за подземни кабели с голям диаметър

Линкай уточнява, че неговите найлонови ролки за заземяване на кабелни колела могат да се използват за подземен монтаж на захранващ кабел до Ø200 mm, въпреки че подходящият модел трябва да бъде избран според действителния диаметър на кабела и условията на монтаж.

Какви технически спецификации трябва да имат предвид купувачите?

Изборът на кабелна ролка въз основа само на външен вид може да доведе до неподходяща инсталационна настройка. Професионалните купувачи трябва да оценят диаметъра на кабела, работното натоварване, конструкцията на рамката, материала на колелата, конфигурацията на ролките и условията на обекта.

Следните примери се основават на спецификациите, публикувани за гамата праволинейни кабелни ролки на Lingkai:

Тези спецификации показват защо изборът на модел има значение. Ролка, предназначена за по-малък кабел, не трябва автоматично да се използва за по-голям или по-тежък кабел. Купувачите трябва да съобразят номиналното работно натоварване на ролката и диапазона на диаметъра на кабела с действителните изисквания на проекта.

Къде се използват ролки за заземяване на найлонови кабели?

Ролките за заземяване на найлоновите кабелни колела се свързват предимно с подземни инсталации на захранващи кабели. Те могат да бъдат разположени по протежение на кабелните маршрути, за да осигурят непрекъсната опора, докато кабелът се изтегля от макара към крайната си позиция.

Типичните приложения включват:

• Подземна инсталация на захранващ кабел:Поддържащи кабели, докато се изтеглят през изкопи.
• Проекти за комунална инфраструктура:Подпомагане на монтажните екипи при контрола на кабелите по планираните подземни трасета.
• Индустриални електрически проекти:Поддържане на тежки кабели по време на строителството на заводи и съоръжения.
• Монтаж на ъглов изкоп:Използване на ъглови ролки за насочване на кабелите около промените в посоката.
• Проекти за кабели с голям диаметър:Избор на подходящи модели ролки за кабели, близки до диапазона Ø200 mm.

За ъглови инсталации Lingkai изброява специални модели ъглови ролки за кабели с работни натоварвания, вариращи от 8 kN до 10 kN и размери на кабела от ≤Ø80 mm до ≤Ø150 mm.

Как трябва да изберете правилната ролка за заземяване на кабела?

Практическият процес на избор трябва да започне с кабела, а не с ролката. Преди закупуване, монтажните екипи трябва да съберат основните параметри на проекта и да ги сравнят със спецификациите на производителя.

Стъпка 1: Потвърдете диаметъра на кабела

Измерете или потвърдете външния диаметър на кабела. Това е един от най-важните параметри, тъй като ролката трябва да осигури подходяща опора, без да ограничава движението на кабела.

Стъпка 2: Проверете теглото на кабела и условията на издърпване

Тежките кабели могат да генерират значително механично натоварване по време на издърпване. Избраната ролка трябва да има достатъчна товароносимост за условията на монтаж.

Стъпка 3: Идентифицирайте прави и ъглови участъци

Правият кабелен маршрут и острият ъгъл на изкопа не изискват непременно една и съща конфигурация на ролките. Използвайте праволинейни ролки за прави участъци и подходящи ъглови ролки, където кабелът променя посоката.

Стъпка 4: Обмислете инсталационната среда

Проекти на открито, строителни обекти и подземни изкопи могат да изложат оборудването на мръсотия и влага. Здравата рамкова конструкция и подходящото разположение на лагерите могат да поддържат надеждна работа.

Стъпка 5: Сравнете общите изисквания на проекта

За големи проекти купувачите трябва да вземат предвид броя на необходимите ролки, дължината на кабелния маршрут, разстоянието, количеството на ъглите, транспортните изисквания и графика за монтаж, вместо да оценяват само единичната цена.

Как тези ролки подобряват инсталирането на кабела?

Стойността на ролката за заземяване на кабел с найлоново колело надхвърля простото поддържане на кабел. Правилно разположените ролки могат да допринесат за по-контролиран процес на монтаж.

От практическа гледна точка, целта е да се създаде контролиран кабелен път от макарата до крайната позиция на монтаж. Правилното поставяне на ролките може да направи операцията по теглене по-предсказуема и по-лесна за управление от монтажните екипи.

Как можете да поддържате кабелни заземяващи ролки?

Въпреки че кабелните ролки са сравнително лесни механични инструменти, рутинната проверка може да помогне за поддържане на тяхната производителност при повтарящи се проекти.

• Проверявайте найлоновите колела преди всяка голяма инсталация.
• Проверете лагерите за необичайно съпротивление или необичаен шум.
• Проверете рамката за деформация или видими повреди.
• Отстранете мръсотията, калта и отломките от движещите се компоненти.
• Проверете дали ролката се върти свободно, преди да започне издърпването на кабела.
• Не превишавайте указаното работно натоварване.
• Сменете повредените компоненти, преди да върнете ролката в експлоатация.

Изискванията за поддръжка може да варират в зависимост от работната честота, условията на място, теглото на кабела и практиките за работа. Основната проверка преди употреба е особено важна преди дълга операция по издърпване на кабела.

Често задавани въпроси относно ролки за заземяване на кабели с найлонови колела

1. За какво се използва заземяваща ролка с найлоново колело?

Използва се за насочване и поддържане на подземни кабели по време на монтаж. Ролката осигурява контролирана пътека на търкаляне, която помага за намаляване на директния контакт между кабела и земята и поддържа подравняването на кабела.

2. Какъв диаметър на кабела могат да поемат ролките на Lingkai?

Публикуваните спецификации на Lingkai показват, че нейната гама заземяващи кабели с найлонови колела може да се използва за подземни захранващи кабели до приблизително Ø200 mm. Правилният модел трябва да бъде избран според диаметъра на кабела и изискванията на проекта.

3. Подходящи ли са найлоновите ролки за тежки подземни кабели?

Те могат да бъдат подходящи, когато избраният модел има подходящо работно натоварване и капацитет на размера на кабела. Някои изброени праволинейни модели имат работно натоварване от 10 kN, но купувачите винаги трябва да проверяват действителните условия на проектно натоварване преди избор.

4. Каква е разликата между праволинейни и ъглови кабелни ролки?

Праволинейните ролки са предназначени предимно за относително директни кабелни маршрути, докато ъгловите ролки са предназначени да поддържат и насочват кабели около ъглите на изкопа или промени в посоката.

5. Защо се използват лагери в кабелните ролки?

Лагерите позволяват на ролката или ролката да се въртят, докато кабелът се движи. Това поддържа по-плавно движение на кабела и помага за намаляване на съпротивлението по време на издърпване.

6. Какъв материал се използва за ролковата рамка?

Линкай заявява, че рамките на кабелните му ролки са направени от поцинкована стомана. Различните модели могат да използват различни рамкови конструкции, включително лята алуминиева рамка, основа от стоманена плоча и конструкции на рамка от стоманени тръби.

Заключение

Надеждният процес на подземен кабелен монтаж зависи от контролирането на движението на кабела от началото на операцията по издърпване до окончателното поставяне. Правилно подбранЗаземяваща ролка за кабел с найлоново колеломоже да осигури насоките, подкрепата и подвижния контакт, необходими за по-контролирана и ефективна инсталация на кабела.

За професионалните купувачи най-важните съображения са диаметърът на кабела, работното натоварване, конфигурацията на ролките, инсталационният път, изискванията за ъглите, конструкцията на рамката и общите условия на проекта. С модели, предназначени за различни размери на кабели и монтажни конфигурации, Lingkai предоставя практични решения за проекти за подземни кабелни инсталации. Ако набавяте кабелни ролки за комунален, промишлен, инфраструктурен или електрически инсталационен проект, разгледайте гамата кабелни ролки с найлоново колело исвържете се с насза избор на модел, технически спецификации и подходяща оферта за вашия проект.
